エアチューブシステム（英語：Pneumatic Tube System）とは、『気送管』とも呼ばれる配管を利用した搬送装置のことです。
搬送したい物を『キャリア』と呼ばれるカプセル型の専用容器に入れ、専用配管に空圧をかけることで目的地点へ送る搬送装置です。キャリアに入るサイズと規定重量（5kg以内）であれば、どんな物でも送ることができます。送り出す地点と受け取る地点には『ステーション』と呼ばれる装置を設置します。『送信ステーション』と『受信ステーション』がどんなに離れていても、その間に高低差があっても、専用配管が設置できれば、高スピードで送り届けることができます。対面での受け渡しよりも安全に、時間のロスもなく届けることができます。人による運搬業務を無くすことで、効率的な働き方が可能となります。エアチューブシステムは、人手不足の解消や人件費の削減にも役立つ搬送装置です。

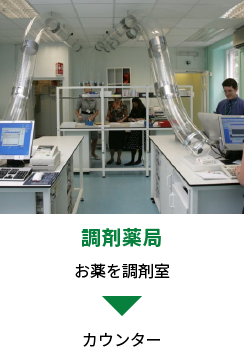

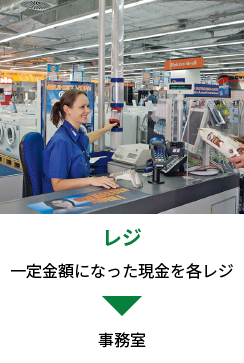

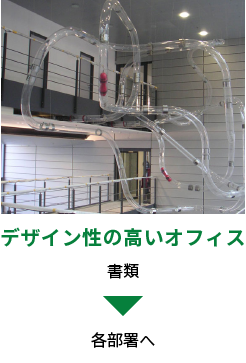

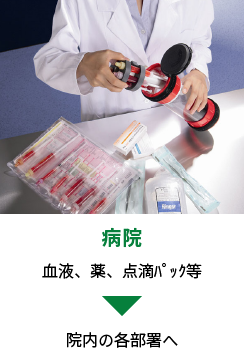

この便利なエアチューブシステム搬送装置は、様々な分野で活躍しています。
アイデアしだいで、もっともっとお役に立てる搬送装置になれるに違いありません。
他にも、自動車部品工場の製造部署⇔検査室間の部品サンプル搬送、化学薬品会社の工場⇔検査室間の薬品サンプル搬送、製薬会社の倉庫⇔オフィス間の書類、伝票搬送など、あらゆる企業様でご活用いただいております。

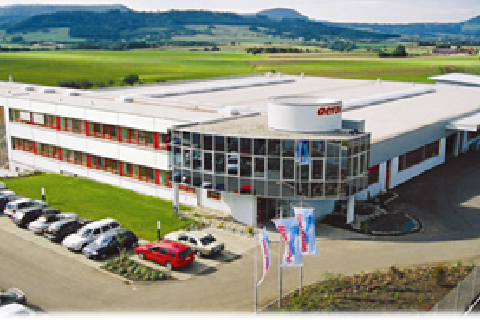

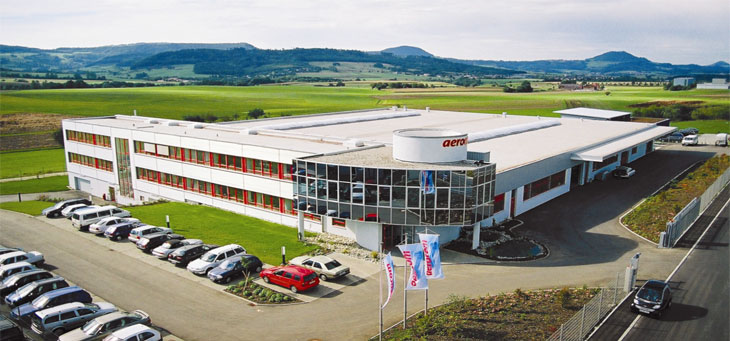

ドイツのシュトゥットガルト近郊Schwäbisch Gmündに本社を置くエアチューブシステム（気送管搬送装置）のワールドワイドリーディングカンパニー。1952年設立。ドイツ本社を含め世界10拠点を持つと同時に、世界中に広がる代理店販売網で世界65ヶ国以上に納入実績を持つ気送管搬送装置のパイオニア。
ブルックスジャパンは、2013年よりAerocom社の日本総代理店を務めています。
気送管とも言われる配管を利用した搬送装置。英語ではPneumatic Tube Systemと言われていますが、Pneumatic(空圧を利用した装置)という言葉が日本人には馴染みがあまりないため、Aerocom社に相談し、日本では『エアチューブシステム』という名称にしています。

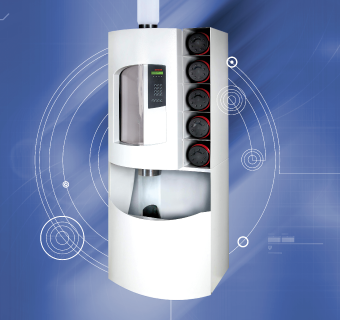

送信したり、受信したりするポイントに置かれる装置
システムに関する各種設定などの操作が出来るコントロールユニットを有したステーション
メインステーションとの送受信ができるステーション。サブステーションからサブステーションへ直接搬送することはできません。

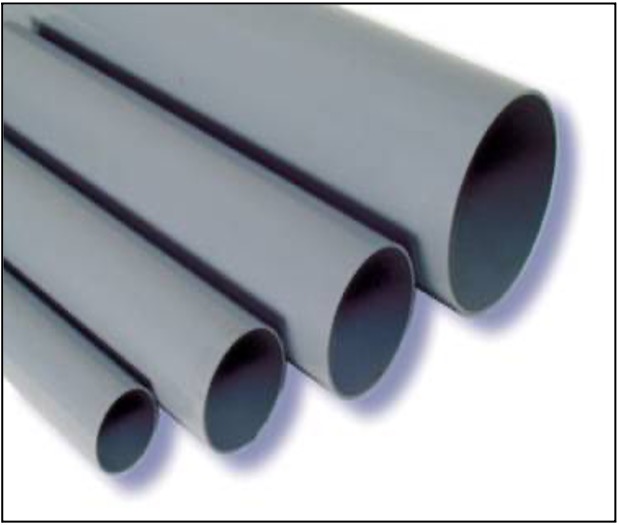

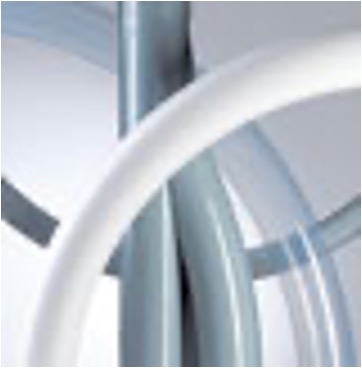

配管

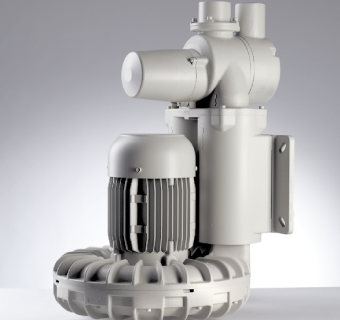

送風機
配管
送風機

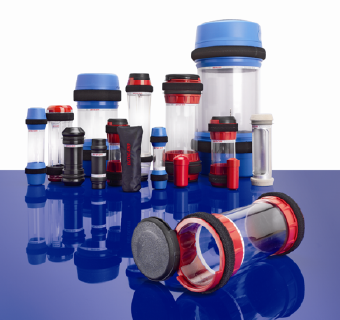

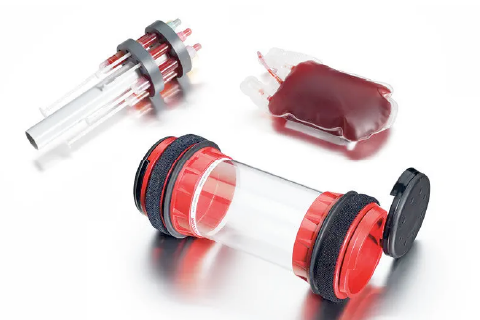

物を入れるカプセル型の容器。気送子とも言われます。

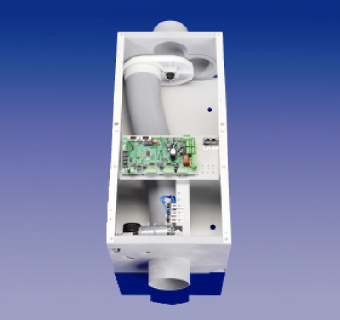

キャリアの送信方向を切り替える分配器。
物を入れるカプセル型の容器。気送子とも言われます。
キャリアの送信方向を切り替える分配器。
１つのブロアで動作している配管ルートの枠組。1系統に付き搬送できるキャリアは1つ。例えば、1系統のみ設置の場合は、同時に搬送できるキャリアは１つとなり、操作中は他のキャリアは搬送できません。２系統を設置の場合は同時に２つのキャリア搬送が可能です。
ステーション総数、搬送方向（どこからどこへ搬送するか、メインステーションから単方向への搬送だけか双方向への搬送があるか、各ステーション全て行き来するのか）、搬送頻度と管理方法等によってシステムをお選びいただきます。

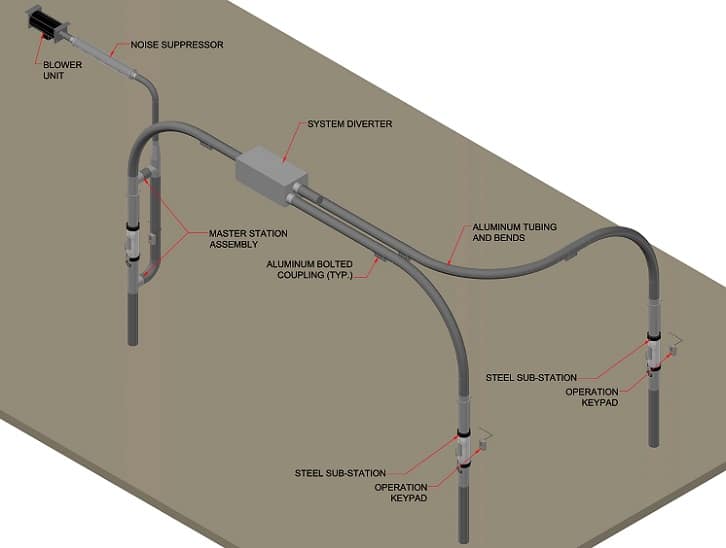

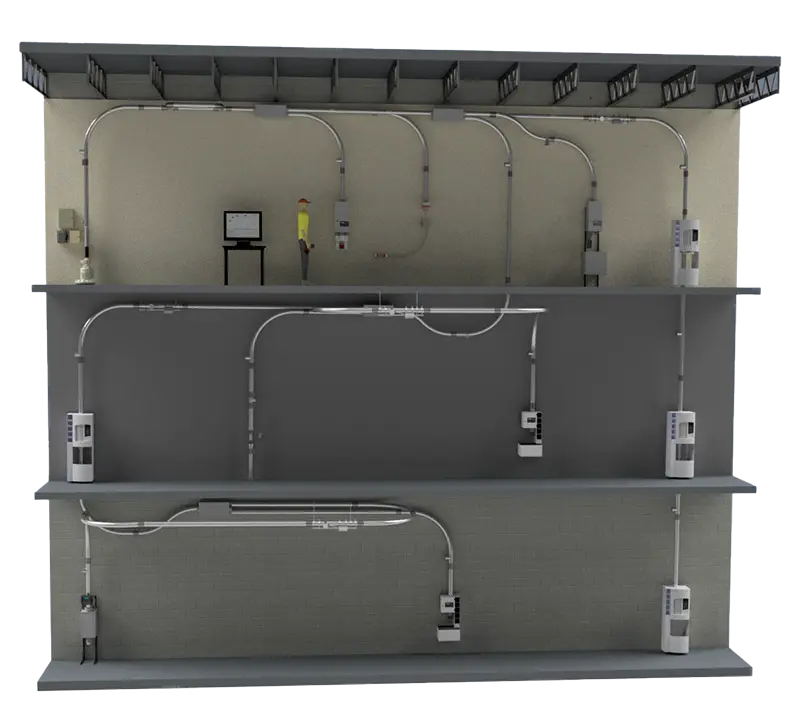

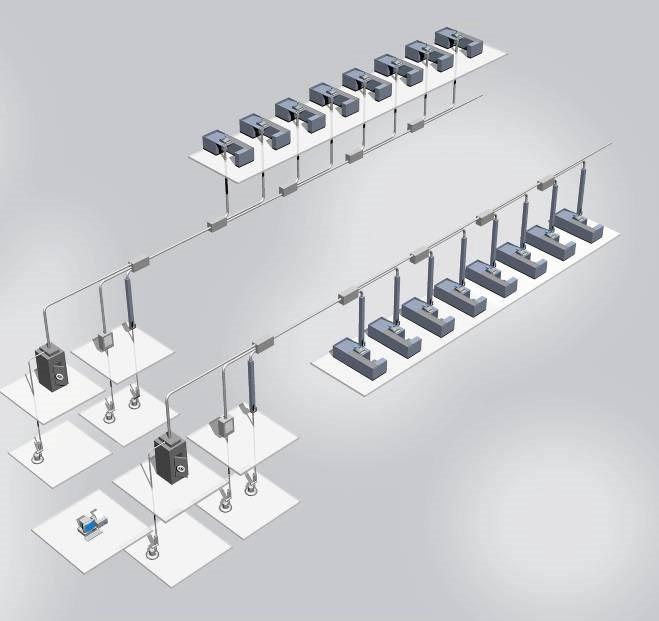

| システム名 | AC2U | AC24M | AC3000 | AC4000 |
|---|---|---|---|---|
| ステーション数 | 3 | 61 | 254 | 254 |
| 搬送（ステーション間） |
ﾒｲﾝｽﾃｰｼｮﾝとｻﾌﾞｽﾃｰｼｮﾝ間 の単純相互搬送 1系統のみ |
ﾒｲﾝｽﾃｰｼｮﾝとｻﾌﾞｽﾃｰｼｮﾝ間 の単純相互搬送 1系統のみ |
双方向搬送 複数系統の接続が可 |
双方向搬送 複数系統の接続が可 |
| 配管径 |
63mm 110mm |
63mm 110mm |
110mm | 110mm |
|
キャリア内寸の目安？ (キャリア形状に依る) |
OD63: 39-230 OD110: 80-230 |
OD63: 39-230 OD110: 80-230 |
OD110:80-230 | OD110:80-230 |

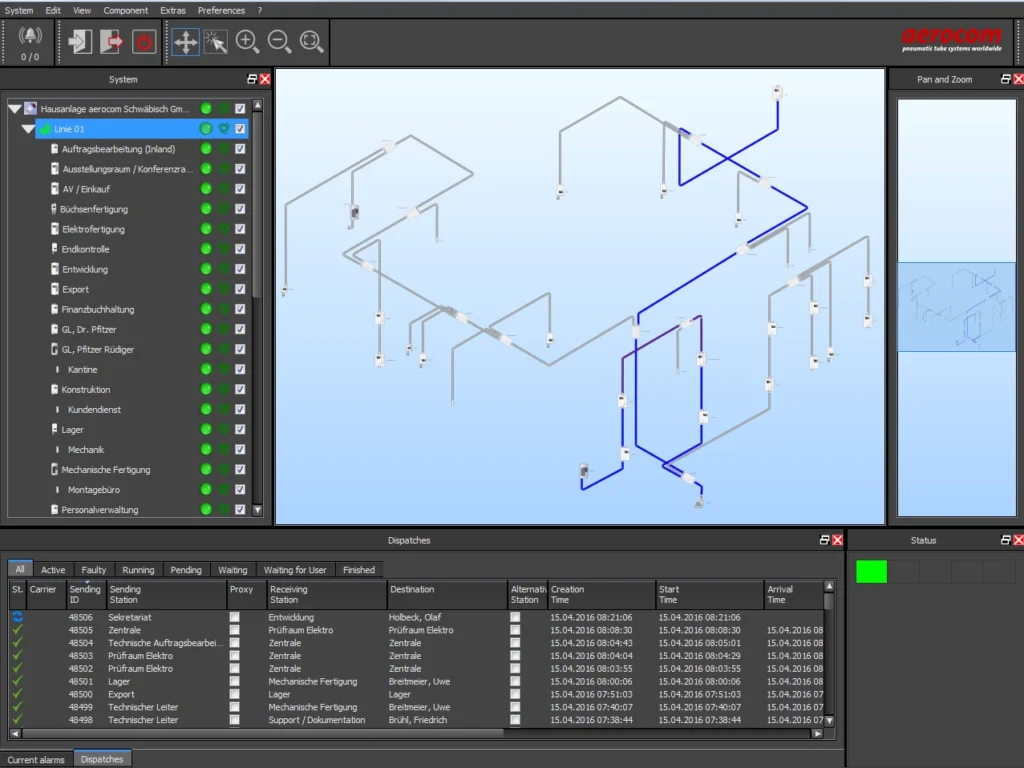

| 管理方法 | ﾒｲﾝｽﾃｰｼｮﾝ | ﾒｲﾝｽﾃｰｼｮﾝ | PC | PC |
搬送物最大重量：いずれも5kgまで（キャリア内寸に入る物）
弊社ホームページ内のお問い合わせフォーム、またはお電話にてお問い合わせください。
メール、お電話、オンライン会議のいずれかにてお打ち合わせをいたします。
•搬送したい物のサイズ
•送信ステーション、受信ステーションの数
•設置場所（建物のどのフロアからどのフロアか）
•搬送距離
•導入時期
などをお尋ねします。
図面の提出にご協力いただけるとお打ち合わせがスムーズです。
ご予算に合うか、納期がご希望に沿っているかのご確認をいただきます。
既存の建物への設置であれば、下見を行います。
新設の場合は図面を元に設計ご担当者様と詳細お打ち合わせをさせていただきます。
現地調査、詳細お打ち合わせの内容を元に最終的なお見積り、ご提案をさせていただきます。
ご提案にご納得いただき、ご契約を取り交わさせていただきます。
据付工事の細かい日程調整を行います。
Aerocom製品は全てドイツから出荷されますが、輸送の手配は当然全てブルックスジャパンが行います。
（消耗品に関しましては、国内に在庫しておりますので、短納期対応が可能です。）
物件によっては、工期が長くなることもございますが、事前の打ち合わせでご希望された日程にて据付工事を行います。ブルックスジャパンのエンジニアが操作方法のトレーニングを行います。
装置のトラブルシューティング、消耗品（キャリア）のご注文、操作方法の再トレーニングのご依頼、メンテナンスのご依頼、増設のご相談等いつでもお気軽にご連絡ください。
