メタルマスク用のステンレスとは

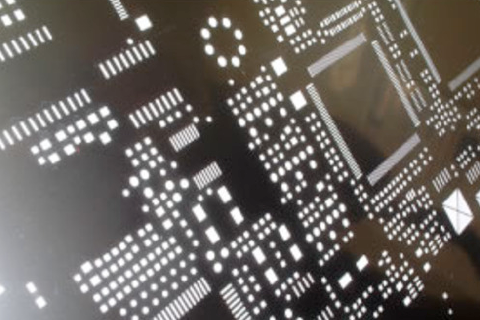

エレクトロニクス産業における精密メタルマスクの製造には、高品質のステンレス材が必要です。

『メタルマスク用の高品質ステンレス材』に求められる重要な要素とは主に下記の4点になります。

1.厚さの均一性

ステンレス鋼板自体の厚さが均一でなく、部分的に厚かったり、薄かったりした場合、メタルマスク上に同じサイズの穴を開けても、はんだペーストの高さ(量)が変わってしまいます。

2.平坦度

メタルマスクはテンションをかけた(引っ張った)状態ではんだペーストの印刷をしますが、ステンレス鋼板自体がその製造工程で平坦になっておらず、波のようなうねりが出てしまった場合には、いくら強い張力をかけてもフラットにはなりません。その結果、印刷時にはんだペーストがにじんでしまったり、位置がずれてしまったりして正確な印刷ができません。

3.耐久性(ある程度の硬度とばね性)

メタルマスクは何度も繰り返し印刷に使用されるものです。ある程度の硬さ、ばね性がない場合は、スキージの押し付ける圧力によって、ステンレス鋼板は数回の印刷で変形してしまい、使用できなくなってしまいます。

4.加工性

ステンレス鋼板自体が、レーザー加工やエッチング加工、あるいは切削加工をしたことにより変形しにくいかどうかという点も重要なポイントです。

近年、ステップステンシル*(段付きメタルマスクやアイランドハーフマスクともいう)が多く使用されることになったことで、微細粒材(海外ではFGM、Fine Grain Material)と呼ばれるステンレス鋼を構成する粒子自体が微細で均一化されているステンレス鋼板が注目されています。

*ステップステンシルとは、主にエッチングまたは切削加工により、メタルマスクの一部だけを薄くし、ひとつのメタルマスク内で、はんだペーストの高さ(量)を調整できるメタルマスクのことです。従来のステンレス鋼板は、粒子が細かく均一されていなかったため、エッチングされた箇所が反ってしまっていましたが、微細粒材ステンレスはエッチング加工をしても反りにくいという大きなアドバンテージがあります。また、レーザー加工においても壁面がなめらかで、バリが少ないため、後処理も楽になるという利点があります。

日本の製鋼メーカーのステンレスが
精密メタルマスクに適しています。

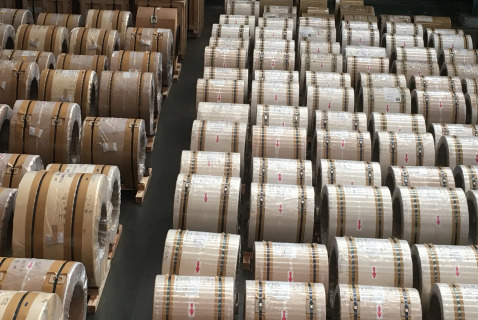

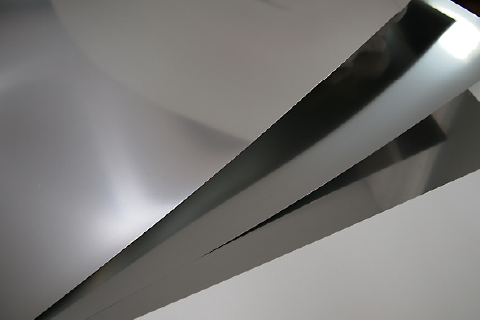

メタルマスク用の高品質ステンレス材の要素を全て満たしているのが日本製のステンレス鋼板です。日本製のステンレス鋼板は、エレクトロニクス産業にメタルマスクが登場して以降、ずっと世界中のマーケットを支えてきました。今日でも、スマートフォンやパソコン等の高性能電子機器、車載、医療機器等の重要な基板用のメタルマスクには日本製ステンレス鋼板が使用されています。ブルックスジャパンは市場で需要のある全ての種類、板厚、サイズのステンレス鋼板を在庫しており、その販売代理店と共に世界市場に供給しています。この高品質の日本製ステンレス鋼板を世界中に安定供給し続けることで、この産業の発展に貢献すること、それが私たちのコミットメントであり、誇りです。

製品紹介

メタルマスク用の材料として古くから使用されているのがSUS304H-TAです。

高品質且つコストを抑えた安定的なメタルマスク製造にはこちらをご検討ください。

SUS304のアドバンテージを生かしつつ、粒子をセミ微粒子に整えたステンレス鋼板です。

メタルマスクのレーザー加工、エッチング加工にも対応したコストパフォーマンスNo.1の材料です。

メタルマスク材料の最高峰FGM-301L。世界中の高品質メタルマスクに使用されている微細粒材です。

レーザー加工、エッチング加工に大きなアドバンテージを持ちます。

NSS431DP-2は、細粒且つ磁性を持っているのが特徴です。

例えば、基板の実装工程では、この種の磁性を持ったステンレス鋼板が、基板を押さえる治具として、マグネットキャリアと共に使用されています。

導入までの流れ

STEP 01

お引合い

STEP 01

お引合い

弊社ホームページ内のお問い合わせフォームから、または担当者のメールへご希望の製品をお知らせください。

STEP 02

製品と納期の打ち合わせ
(海外の場合は輸送手段の確認)

STEP 02

製品と納期の打ち合わせ
(海外の場合は輸送手段の確認)

製品と納期の
打ち合わせ
(海外の場合は輸送手段の確認)

お客様の加工されたいものに適切な材料の選択をされているか、またご希望の納期等の打ち合わせをいたします。海外のお客様は、取引条件(インコタームズ)や輸送手段(船便or航空便)を確認します。

STEP 03

サンプル品送付

STEP 03

サンプル品送付

初回のお引き合いの場合は、サンプルシートをお送りいたします。(1種類につき3枚まで無償)お客様にてテスト加工をし、ご評価ください。

STEP 04

お見積り

STEP 04

お見積り

お見積り、ご提案をいたします。

STEP 05

ご契約 (ご注文の受領)

STEP 05

ご契約 (ご注文の受領)

ご契約
(ご注文の受領)

ご注文書をEメールにてご送付、または弊社のお見積書にご署名をいただいたものをご送付ください。弊社からの納期回答(海外の場合は、Order Confirmationの送付)を持ってご契約完了とさせていただいております。

STEP 06

検品

STEP 06

検品

カットシートの場合は、弊社チームにて検品を代行しております。

製造中、製造後に機械測定をしている他、目視での検品もいたしております。

コイルオーダー、大量注文、特注品に関しては、仕上がり次第、お客様にサンプルシートを3枚お送りいたしますので、お客様での評価も可能です。

STEP 07

納品

STEP 07

納品

梱包が完了し、出荷準備が整った時点で再度出荷のご連絡をし、納品いたします。

販売代理店

篠原 友美

姫野 里都子

山口 真里

マレーシア

イタリア

韓国

こちらの国以外の場所にお届けされたい場合もご対応いたしますので、お問い合わせください。

私たちのネットワークで世界中のお客様にお届けしています。

重量計算付ステンレスシート
お問い合わせフォーム

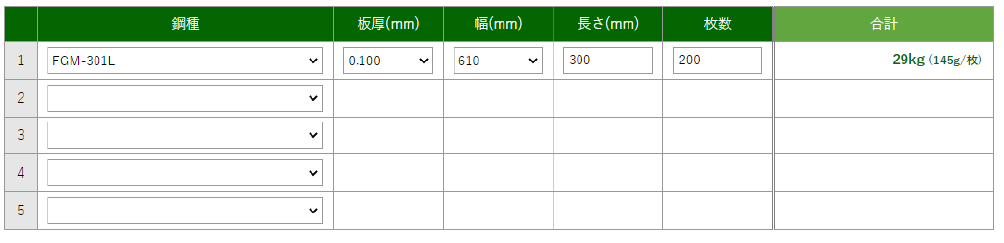

鋼類、板厚、幅、長さを入力して重量を計算することができます。

プルダウンメニューには通常ご準備している鋼種、サイズが表示されます。

その他の鋼種、サイズ、詳細につきましてはお問い合わせください。

※在庫状況は日々変わりますので、在庫をお約束するものではありません。
